Fasertyp:	OM3-300	Modustyp:	50/125 Multimode-Faser
Faseranzahl:	24 Fasern	Betriebs-Temperatur:	-40 Grad -+70 Grad
Gehäusefarbe:	Aqua und Schwarz	Polarität:	Tippe A
Steckertyp:	MPO weiblich
Markieren:	Optisches Verbindungskabel MPO Loopback, Optisches Verbindungskabel OM3, 24F OM3 Patchkabel

MPO-Loopback 24F OM3 Typ A Multimode-Buchse für die Glasfaserdiagnose

Es gibt viele Tools zur Diagnose und Kalibrierung von Fehlern, die sich möglicherweise auf die Leistung von Glasfasern auswirken. Zu diesen Tools gehören die Loopback-Tester. Dieses einfache, aber effektive Tool ist kompakt und eignet sich gründlich zur Bestimmung der Kontinuität des Signals von einem Ende zum anderen. Durch die Verwendung des MPO-Loopback-Testers von ORC Manufacturing können Sie die Ursache Ihres Problems schnell ermitteln, so dass Sie die Situation angehen und die Glasfaserübertragung von Daten erleben können, für die sie hergestellt wurden.

Besonderheit

◆ Geeignet für 10G-, 40G- und 100G-Protokolltests

◆ MTP/MPO-Loopback mit geringer Einfügedämpfung und hoher Zuverlässigkeit

◆ 12-Faser und 24-Faserferrule verfügbar

◆ Einhaltung der IEC-, RoHS- und ISO9001-Standards

◆ Hohe Zugfestigkeit und Druckfestigkeit

Anwendung

◆ Parallele Optik

◆ Glasfaser-Kommunikationssystem

◆ Infiniband Multimode OM4-Glasfaseranwendungen

◆ 100-Gbit-Optiktests

◆ Telekommunikationsnetz

Spezifikation

1. Betriebs- und Lagertemperatur

	Parameter	Mindest	Max	Einheit
1	Betriebstemperatur	-40	70	Grad
2	Lagertemperatur	-40	70	Grad

2. Optische Leistung

Optische Leistung
Artikel		Parameter
MTP/MPO-Anschluss		SM (1310 nm/1550 nm)		MM (850 nm)
		Norm	Geringer Verlust	Norm	Geringer Verlust
Einfügedämpfung	Typisch	0.50dB	0.20dB	0.50dB	0.20dB
	Maximal	0.70dB	0.35dB	0.70dB	0.35dB
Rückflussdämpfung		Größer oder gleich 60 dB für APC		Größer oder gleich 20 dB für PC
		Größer oder gleich 40 dB für PC		--
Männlich weiblich		Männlich: mit Pins, Weiblich: ohne Pins

3. Geometrieparameter

Messung			Pass/Fail-Grenzen
Parameter			Mindest	Max
Krümmungsradius	Lange Axel		2000 nm	∞
	Kurze Achse		50 Millimeter	∞
Winkel	Lange Axel		-0.2 Grad	0.2 Grad
	Kurze Achse	APC	7,8 Grad	8,2 Grad
		PC	-0.2 Grad	0.2 Grad
Faserhöhe			1000 nm	3000 nm
Unterschiedliche Faserhöhe			N/A	500 nm
Angrenzende Faserhöhe			N/A	300 nm
Zwingenlänge			7,9 mm	N/A

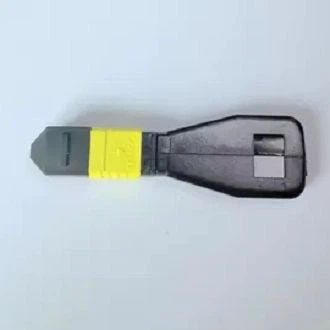

4. Detailbild

product-600-600

Produktvorteile

◆ Wir haben viele Zertifizierungen von Qualitätssicherungssystemen bestanden, wie ISO, RoHS; und hat die Lieferantenprüfung des Key Accounts bestanden.

◆ Wir verfügen über eine hohe Produktionskapazität. Die Standard-Patchkabelkapazität beträgt 15 000 Anschlüsse/Tag und die MT-Produktkapazität beträgt 3000 Anschlüsse/Tag.

◆ Unser Prüfstandard ist sehr streng. Jedes Kabel wird einzeln in unserer Produktionslinie sowie zu 100 % von der Qualitätskontrollabteilung getestet.

◆ Unser Service ist qualifiziert. Wir legen Wert auf einen reaktionsschnellen und sachkundigen Service für jeden Kunden.

ORC-QC-Prozessfluss-Chat

product-680-329

Häufig gestellte Fragen

1. F: Wie kann man einen Singlemode-Jumper testen?

A: Unsere Singlemode-Patchkabel wurden auf Endflächeninspektion sowie Singlemode-IL- und RL-Tests getestet.

2. F: Sind diese Kabel mit verschiedenen Modulen kompatibel?

A: Ja, LC-Kabel können mit SFP, SFP+ (BIDI SFP+), XFP kompatibel sein, SC-Kabel können mit BIDI SFP, GBIC, X2 und XENPAK kompatibel sein.

3. F: Was ist Ihre durchschnittliche Vorlaufzeit?

A: Unsere Lieferzeit für die regulären Produkte beträgt 5 Arbeitstage. Bei den MT-Produkten beträgt unsere Kapazität 3000 Steckverbinder pro Tag.

4. F: Können Sie gemäß den Mustern, die wir Ihnen senden, produzieren?

A: Selbstverständlich können wir auch nach Ihren Mustern oder technischen Zeichnungen produzieren.
